طرح فنی سیستم پانل های مکشی و لیزری

این نمونه برداری ذرات بسیار ریز دود اندازه ای در حدود 0.005 Obs/m را در هر نقطه اي كه درحال تولید باشد به واسطه محفظه لیزر تشخیص داده و از طریق كابل هاي ارتباطي به پانل اعلام حریقی که کنترل آن را به عهده دارد انتقال مي دهد و آژیر یا فلاشر متصل به آن اعلان خطر می نماید. سیستم های مذکور به Aspirating Smoke Detection معروف هستند.

طراحي لوله ها در فضاهاي Server Room و يا Power Room  به چند صورت مي باشد. اين لوله ها جهت مكش هوای داخل محیط و جریان هوای در گردش داخل رک هم مي توانند در سقف و هم در مجاورت Rack و يا نيز با اتصال به لوله هاي قابل انعطاف به داخل Rack و يا حتي UPS هدايت شوند. با اين كار بجاي انتظار براي رسيدن دود به سقف، در همان لحظه ای كه دود توليد گرديده است آژیر اعلام حریق در مرحله Pre-Alarm به صدا در خواهد آمد. در این حالت دود حتی در مرحله ای که تولید میشود و بصورت نامرئی است نیز توسط سیستم تشخیص داده می شود. در مرکز داده در فضای اتاق های سرور و پاور یک عدد در محیط اصلی نصب و راه اندازی می گردد.

استانداردها و منابعی که در محاسبات مورد استفاده قرار گرفته اند به شرح ذیل می باشد :

• Xtralis VESDA VLF-250- Product Guide
• VESDA VLF-250 for Rail Applications
• BS-EN 54-20 Standard

مدل  VESDA VLF250

سری مدل های VESDA VLF برای محیط های کوچک هشداری سریع و با سیستمی پیشرفته را ارائه می دهند.

مدل VESDA VLF250 برای محافظت و اعلام حریق در محیط هایی با مساحت ۲۵۰ مترمربع استفاده می شوند که این سری در برابر پانل های دیواری دیگر برند ها امکانات هوشمند تر و طیف جدیدتری از قابلیت ها را فراهم می آورد که فارغ از این موضوع نگهداری آسان تر و بهره وری بهتری را نیز ارائه می دهند.

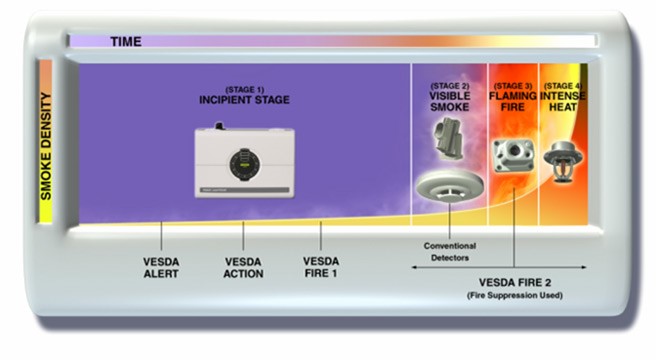

تشخیص فوری دود توسط پانل های VESDA سریع ترین و بهترین راه حل برای اولین هشدار ممکن قریب الوقوع خطر آتش می باشد. استفاده از از این پانل ها این امکان را می دهند تا با خرید بیشترین زمان ممکن از آسیب دیدگی، خسارت به تجهیزات و زیان های مالی جلوگیری شود و همچنین اینکه این مدل حساس ترین و وسیع ترین محدوده ی هشدار های سریع و چند سطحی در کمترین زمان ممکن را دارا می باشد و  قبل از این که حریق بتواند شکل بگیرد آن را تشخیص می دهد، پانل VESDA VLF یکی از بهترین گزینه های جلوگیری و اعلام حریق است.

طرز عملکرد پانل های مکشی و لیزری

پانل های مکشی و لیزری با راندمانی بالا به طور مداوم هوای محیط را توسط شبکه لوله کشی تعبیه شده مکش کرده و بررسی می کنند. هوای نمونه برداری شده از محیط بعد از ورود به محوطه ASD از فیلتری دو مرحله ای عبور می کند، در مرحله ی اول فیلتر، هوای نمونه برداری شده را قبل از ورود به مرحله تحلیل توسط لیزر از گرد و غبار پاک می کند و در مرحله دوم، مرحله Ultra-Fine ، هوای تازه مازادی را اضافه می کند تا سطح آشکار ساز نوری پانل عاری از هرگونه آلودگی باشد تا از عملکرد صحیح، بدون خطا و عمر طولانی آشکار ساز اطمینان حاصل شود.

بعد از فیلتر نمونه هوا وارد فضای آشکار ساز نوری می شود تا برای تحلیل در مقابل منبع نور قرار بگیرد. زمانی که در نمونه هوا دودی وجود داشته باشد، نور پراکنده می شود و آشکار ساز توسط سنسور های بسیار حساس خود به سرعت دود را تشخیص داده و آن را به سیستم گیرنده خود توسط سیگنالی اعلام می دارد.

سیگنال ارسال شده از طریق آشکار ساز نوری بعد از پردازش توسط نوار هشدار تئبیه شده روی پانل مشخص می گردد.

ملاحضات نصب

ابتدا قبل از نصب پانل از وجود فضای کافی و عدم وجود مانع برای نصب لوله ها اطمینان حاصل شود و همچنین سطحی که پانل به آن متصل می شود می بایست کاملا صاف باشد.

پانل را می توان به صورت افقی، عمودی و خوابیده نصب کرد که نصب پانل به صورت افقی توصیه می شود.

محل نصب می بایست زیر سقف و در مکانی قابل دسترس باشد، همچنین به دلیل عدم ایجاد مشکل در عملکرد و عدم کاهش کاربری پانل باید از نصب کردن آن از کناره های پانل خودداری کرد.

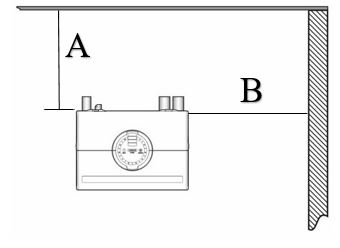

-پانل می بایست با فاصله حداقل 20 سانتی متر از سقف (A) و حداقل فاصله 50 سانتی متر از دیوار مجاور (B) نصب گردد.

 -پانل نباید از سمت جلو خود به دیوار متصل شود.

لوله ورودی هوا را (همچنین لوله خروجی هوا در صورت وجود) به اندازه مشخص برش دهید و سطح برش خورده را تمیز کرده و قسمت های ضمخت باقی مانده از برش را از بین ببرید.

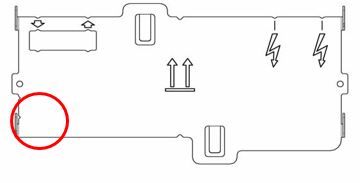

قاب فلزی را از قسمت مشخص شده در شکل زیر در مقابل انتهای لوله ورودی قرار داده و خطی فرضی در امتداد انتهای لوله برش خورده در نظر بگیرید و قاب فلزی را به آرامی به سمت پایین حرکت داده تا زمانی که بالای قاب با خط فرضی هم راستا شود.

بعد از اطمینان از عدم وجود کابل و یا لوله در پشت دیوار مورد نظر محل های سوراخ کاری را مشخص کنید و قاب فلزی را به دیوار متصل نمایید.

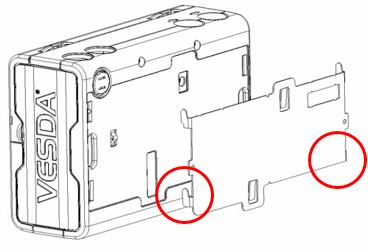

بعد از نصب قاب، پانل را از سمت بالا روی گیره های مشخص شده در شکل زیر قرار دهید و آنرا طبق شکل جا بزنید.

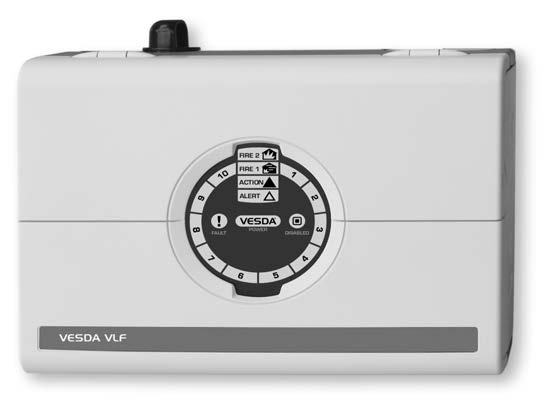

نمایشگر اصلی پانل VLF250

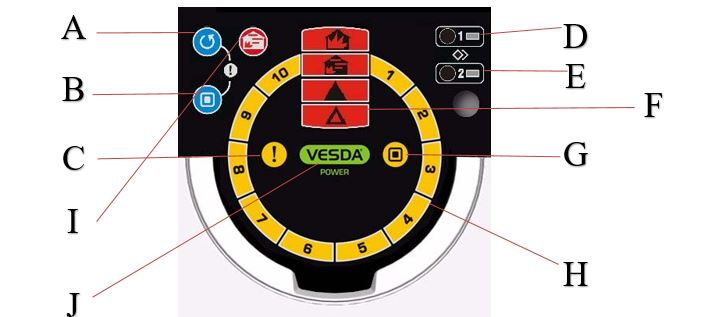

نمایشگر اصلی که در وسط پانل قرار داده شده است، طبق شکل زیر، دارای بخش های مختلفی می باشد که در ادامه به شرح آنها پرداخته می شود.

A : دکمه Reset برای بازنشانی پانل.

B : دکمه Disable برای غیر فعال کردن پانل.

C : نمایشگر Fault برای نمایش دادن خطا در صورت وجود.

D : دکمه Auto-Learn Smoke برای تنظیمات مربوط به میزان حساسیت نسبت به دود. (بعد از فعال سازی این حالت تنظیمات خودکار پانل حدوداً 14 روز طول می کشد.)

E : دکمه Auto-Learn Flow برای تنظیمات مربوط به قدرت و میزان مکش هوا توسط پانل. (بعد از فعال سازی این حالت تنظیمات خودکار پانل حدوداً 14 روز طول می کشد.)

F : نمایشگر میزان دود موجود در فضا در سه سطح بندی به ترتیب از بالا به پایین Fire 1،Fire 2،Action و Alert .

G : این نمایشگر، نمایانگر این است که پانل روی حالت فعال و یا غیر فعال می باشد.

H : این نوار میزان دود و آلودگی در محیط را مشخص می کند که با توجه به آن نمایشگر F هشدار مربوطه را اعلام می دارد.

I : دکمه Fire 1 Test زمانی فعال می شود که پانل بصورت مجازی شرایط اعلام حریق Fire 1 را برای سنجیدن صحت عملکرد پانل آزمایش می کند. (دکمه در حالت تنظیمات اولیه پانل قفل می باشد که توسط نرم افزار VESDA  میتوان آن را فعال نمود.)

J : نمایشگر Power زمانی فعال می شود که پانل به طور مناسب دارای برق باشد.

شماره خطا	نوع خطا	توضیح	اقدام مورد نیاز
۱	Filter	فیلتر هوا به دلیل اتمام عمر خود و یا به دلیل آلودگی و دود نیاز به تعویض دارد	فیلتر هوا را تعویض کرده و پانل را بازنشانی کنید
۲	Aspirator	مکش دچار خطا شده است	ابتدا مکنده هوا را تعویض کرده و در صورت عدم رفع خطلا پانل را تعویض کنید
۳	High Flow	جریان هوایی موجود فراتر از تنظیمات در نظر گرفته شده می باشد	شبکه لوله کشی را چک کنید و همچنین شرایط را با نرم افزار چک کنید
۴	Low Flow	جریان هوایی موجود کمتر از تنظیمات در نظر گرفته شده می باشد	شبکه لوله کشی را چک کنید و همچنین شرایط را با نرم افزار چک کنید
۵	Not in Use	ـ	ـ
۶	External Device/ Power Supply Unit	یک تجهیز خارجی از طریق ورودی های پانل اعلام خطا می کند	از اتصال صحیح مقاومت ها اطمینان حاصل کنید و همچنین در صورت وجود تجهیزات خارجی را چک کنید
۷	Interface Card	کارت ارتباطی نیازمند تعویض می باشد	کارت ارتباطی را تعویض نمایید
۸	Field Wiring	ورودی های سیم کشی کلی پانل و یا کارت ارتباطی دچار خطا شده اند	اگر هیچ کارت ارتباطی روی پانل نصب نشده است از عدم وجود اتصال کوتاه در سیستم اطمینان حاصل کنید
۹	Auto Learn Fail	فرآیند تنظیمات خودکار مربوط به دود و یا جریان دچار مشکل شده اند	فرآیند را مجددا تکرار کنید از سالم بودن کلید های مربوطه اطمینان حاصل کنید.در صورت وجود خطا در بخش جریان هوا این خطلا برطرف نخواهد شد
۱۰	Detector Failure	خطایی غیر قابل اصلاح صورت گرفته است	آشکار ساز را تعویض نمایید

هنگامی که نمایشگر Fault روشن باشد برای یافتن خطا موجود و اقدام به رفع آن می بایست دکمه های Reset  و Disable را همزمان و با هم فشار دهیم، که نمود این عمل نمایش دادن نوع خطا بصورت عددی در نوار خطا ها می باشد که به شرح زیر است:

شبکه لوله کشی پانل های مکشی و لیزری

شبکه های لوله کشی مربوط به پانل های مکشی و لیزری استفاده شده در این پروژه متشکل از دو شاخه اصلی با قطر 21 میلی متر و سوراخ هایی روی سطح آنها به قطر 2.5 میلی متر می باشند.

سطح بندی درجه حساسیت این شبکه لوله کشی با توجه به استاندارد BS-EN 54-20 می تواند در سه سطح A، B وC  طراحی شود که با توجه به نیازمندی های پروژه این طراحی برای سطح B انجام شده است.

طبق جداول و توصیه های  استاندارد BS-EN 54-20 نسبت به کلاس بندی مورد نظر می بایست برای اندازه گذاری ها و تنظیمات شبکه لوله کشی پانل ملاحضاتی در نظر گرفته شود تا پانل بتواند عملکرد صحیحی را ارائه دهد که در نرم افزار ESSER ASPIRE2 بعد از طراحی تمامی موارد آزمایش شده و در صورت وجود تناقض اعلام میگردد تا نهایتاً بتوان خروجی مناسب و کار آمدی را از نرم افزار بدست آورد.
